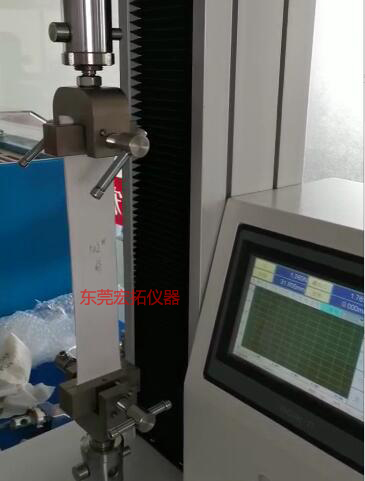

紡織行業標準—無紡布斷裂強力(抗拉力)及斷裂伸長的測定 本標準等效采用國際標準ISO 9073-3—1989《紡織品—非織造布試驗方法:第三部分:拉伸強力及伸長測定》正文: 紡織行業標準無紡布抗拉力及斷裂伸長的測定 1、本內容與適用范圍 本標準規定了非織造布斷裂強力及斷裂伸長的測定方法。 本標準適用于各類非織造布。 2、引用標準 GB 3923 機織物斷裂強力和斷裂伸長的測定(條樣法) GB 6529 紡織品的調濕和試驗用的標準大氣 GB 8170 數值修約規則 3、原理 對規定尺寸的試樣,沿試樣長度方向拉伸至斷裂,記錄斷裂強力和斷裂伸長。 4、儀器和用具 4.1 拉伸試驗儀:可使用CRT(等速牽引)或者CRE(等速伸長)兩種類型的拉伸儀。拉伸儀應滿足GB 3923中的有關要求。使用CRT型儀器時,使用范圍應在全量程的20%~80%之間.仲裁性試驗或在發生爭議時以CRE型為準. 4.2 為做濕態試驗,應備有能把試樣浸沒在水中的設備及蒸餾水或者無離子水 4.3 剪刀及鋼尺. 5 樣品 5.1 按有關的產品標準規定或者有關方面的協議采取試樣.或者每個品種剪取1m樣品。 5.2 要求樣品具有代表性,確保所取的試樣沒有明顯的裂痕和折皺等影響試驗結果的疵點. 6 試樣的制備 6.1在離布邊至少100mm處按GB3923附錄B規定的平行法裁取試樣,仲裁性試驗采用梯形法截取試樣。 6.2在試樣的縱向(機器輸出方向)和橫向(布匹幅寬方向)各截取5塊以上試樣,并使試樣長度方向分別平行縱向(機器輸出方向)和橫向(布匹幅寬方向)。 6.3試樣的寬度為50+-0.5mm,長度應滿足名義夾持距離200mm。 無紡布拉力試驗機HT-101PT檢測無紡布樣品如圖: 15g/㎡~200g/㎡無紡布拉力報告克數 方向 最大力 平均力 最大力點的位移 最大力伸長率 面積 標距 克數 方向 最大力 平均力 最大力點的位移 最大力伸長率 面積 標距 (g) 橫1.6m (N) (N) (mm) (%) (cm^2) (mm) (g) 橫1.6m (N) (N) (mm) (%) (cm^2) (mm) 15g 縱向 19.36 21.79 59.69 59.69 80 100 110g 縱向 151.85 152.6 53.75 53.75 80 100 24.22 70.69 70.69 80 100 153.36 54.41 54.41 80 100 橫向 10.96 10.12 38.84 38.84 80 100 橫向 122.25 121.8 91.85 91.85 80 100 9.28 29.12 29.12 80 100 121.37 91.2 91.2 80 100 20g 縱向 33.36 33.27 87.28 87.28 80 100 120g 縱向 163.58 163.2 87.48 87.48 80 100 33.19 78.46 78.46 80 100 162.71 68.67 68.67 80 100 橫向 20.91 18.81 79.97 79.97 80 100 橫向 131.78 131.2 91.31 91.31 80 100 16.71 60.01 60.01 80 100 130.57 120.02 120 80 100 30g 縱向 50.37 51.68 78.89 78.89 80 100 140g 縱向 178.34 172.3 44.97 44.97 80 100 53 88.85 88.85 80 100 166.2 45.05 45.05 80 100 橫向 29.15 30.52 64.62 64.62 80 100 橫向 145.18 146.7 63.43 63.43 80 100 31.89 63.13 63.13 80 100 148.24 80.22 80.22 80 100 40g 縱向 63.7 62.23 42.5 72.5 80 100 160g 縱向 184.8 183.2 43.5 43.5 80 100 60.76 62.54 72.54 80 100 181.64 42.81 42.81 80 100 橫向 41.01 40.17 69.37 69.37 80 100 橫向 166.79 163.3 69.42 69.42 80 100 39.32 56.85 66.85 80 100 159.85 65.29 65.29 80 100 50g 縱向 73.45 70.81 65.63 65.63 80 100 170g 縱向 193.9 196.8 42.15 42.15 80 100 68.18 61.77 61.77 80 100 199.76 43.02 43.02 80 100 橫向 48.05 50.92 91.5 91.5 80 100 橫向 173.48 168.7 64.03 64.03 80 100 53.78 64.61 64.61 80 100 163.97 57.9 57.9 80 100 70g 縱向 102.01 100.3 86.5 86.5 80 100 180g 縱向 201.88 205 43.09 43.09 80 100 98.64 82.15 82.15 80 100 208.14 36.94 36.94 80 100 橫向 67.04 69.22 70.17 70.17 80 100 橫向 176.38 173.4 59.67 59.67 80 100 71.39 87.19 87.19 80 100 170.46 68.08 68.08 80 100 80g 縱向 107.72 109.6 69.14 69.14 80 100 190g 縱向 209.68 209.1 27.31 27.31 80 100 111.42 63.75 63.75 80 100 208.46 31.94 31.94 80 100 橫向 83.57 84.04 71.23 71.23 80 100 橫向 180.99 176.1 51.9 51.9 80 100 84.51 57.07 57.07 80 100 171.3 50.04 50.04 80 100 100g 縱向 152.69 149.9 60.68 60.68 80 100 200g 縱向 206.71 208.9 35.43 35.43 80 100 147.16 67.87 67.87 80 100 211.08 35.23 35.23 80 100 橫向 123.9 120.9 108.27 108.3 80 100 橫向 179.72 181.5 59.12 59.12 80 100 117.95 95.19 95.19 80 100 183.27 60.02 60.02 80 100
