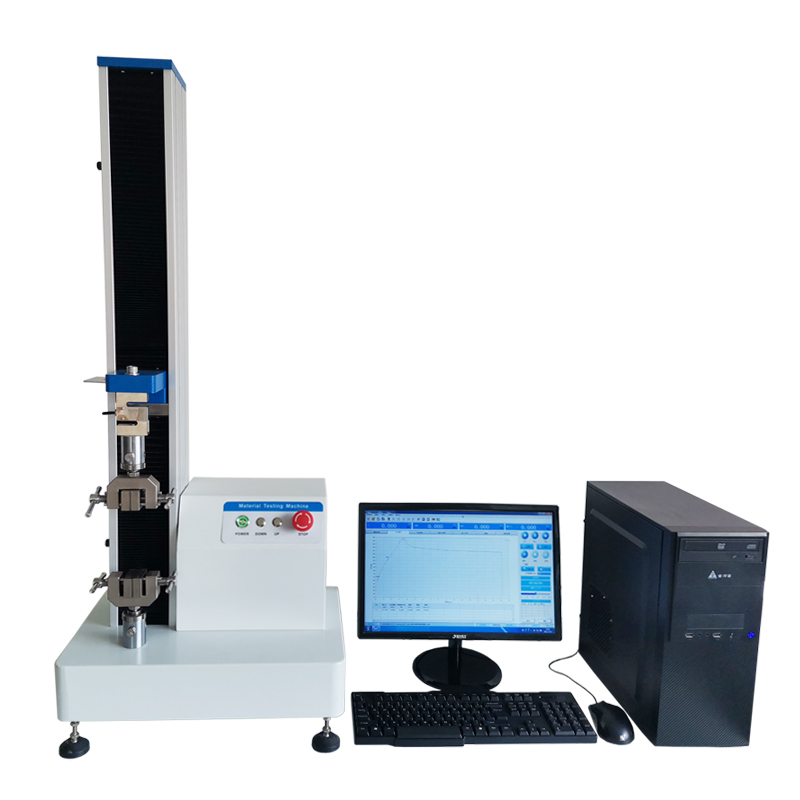

伺服單柱拉力測試機是電子技術配合軟件技術與機械傳動相結合的新型材料試驗機,采用交流伺服電動和交流伺服調速系統作為動力源;采用精密滾球傳動螺桿與導向桿。
伺服單柱拉力測試機是單柱空間結構,求出zui大力值、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數,適用于拉伸、壓縮、剝離、撕裂、剪切…等力學性能試驗及分析,具有靈活的、曲線圖、數據表、報告書查看和打印功能,具有測試完成后自動返回至測試起始的自動歸位功能。
功能特點:
全套結構緊湊,高剛性設計,堅固耐用
高速率,低振動,低噪音的電機驅動裝置
具有應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式
具有抗拉、抗彎、抗壓、抗折、黏著、撕裂、剝離、伸長率……等測試模式功能
具有靈活的、曲線圖、數據表、報告書查看和打印功能
測量準確高,通過第三方檢測機構認證
多語種應用功能,適應不同的國別使用
操作方便,任何人皆可輕易操作
拉力試驗機生產制造標準:
本機依據GB/T2611試驗及通用技術條件和《電子式wan能試驗機》GB/T 16491-2008/標準制造;
符合GB/T 2792、 JB/T2872、GB/T10424、GB/5319等相關標準;
本機依據GB/T12160和GB/T16825進行檢定和驗收;
型號:HT-101SC
有效測力范圍:0.4%~100%FS
力值精度:示值的±0.5%以內
力值分解度:1/200 000
力量放大倍率:X1,X2,X5,X10,X20,X50,X100等七檔全程自動換檔切換
位移分解度:0.005mm
位移精度:示值的±0.5%以內
變形測量范圍:2%~100%FS
更多拉力試驗機測試夾具推薦:
型號 | HT-101SC | |||||||||
細分型號 | -005 | -01 | -02 | -05 | -1 | -2 | -5 | -10 | ||
容量 | KN | 0.05kN | 0.1 kN | 0.2 kN | 0.5kN | 1 kN | 2kN | 5kN | 10KN | |
KG | 5kg | 10kg | 20kg | 50kg | 100kg | 200kg | 500kg | 1000kg | ||
lb | 11 | 22 | 44 | 110 | 220 | 440 | 1102 | 2204 | ||
結構 | 雙導軌結構 | 三導軌結構 | ||||||||
單位切換 | G、Kg、lb、N、KN | |||||||||
位移單位切換 | Inch cm mm | |||||||||
有效測力范圍 | 0.4%~100%FS | |||||||||
力值精度 | 示值的±0.5%以內 | |||||||||
力值分解度 | 1/200 000 | |||||||||
力量放大倍率 | X1,X2,X5,X10,X20,X50,X100等七檔全程自動換檔切換 | |||||||||
位移分解度 | 0.005mm | |||||||||
位移精度 | 示值的±0.5%以內 | |||||||||
變形測量范圍 | 2%~100%FS | |||||||||
變形示值精度 | 示值的±0.5%以內 | |||||||||
大變形測量范圍 | (0~800)mm | |||||||||
大變形分辨力 | 0.005mm | |||||||||
大變形示值誤差極限 | 示值的±5%以內 | |||||||||
zui大試驗速度 | 500mm/min;選購zui大1000mm/min | |||||||||
zui小試驗速度 | 0.001mm/min | |||||||||
速度精度 | 示值的±0.5%以內 | |||||||||
橫梁行程 測量高度 | 標準 | 無夾具試驗行程:920mm;有夾具試驗行程:320mm | ||||||||
選購 | 無夾具試驗行程:1320mm;有夾具試驗行程:720mm | |||||||||
細分型號后綴帶H | ||||||||||
夾具配置 | 拉力夾具一組;可選購其它夾具 | |||||||||
返回方式 | 手動或自動兩種選擇,試驗結束后自動返回或手動返回初始位置 | |||||||||
停機方式 | 1、zui大斷裂值自動停機 2、上下限安全設定停機 | |||||||||
安全裝置 | 1、機械行程開關保護 2、急停開關緊急制動 | |||||||||
超載保護 | 超過zui大負荷10%,機器自動保護 | |||||||||
附件 | 電源線1條;測試軟件程序光盤1個;數據線1條;說明書1份;合格證1份 | |||||||||
選購配件 | 三雙導軌結構;防飛濺裝置(防護門);電腦;打印機;小變形金屬引伸計,大變形位移跟蹤器 | |||||||||
電源電壓 | 220V.AC/ 50HZ; (可依國別選擇110V.AC/60HZ) | |||||||||
主機尺寸 / 重量 | 標準機型:長L*寬W*高H:450mm*400mm*1160mm / 約50KG | |||||||||
包裝尺寸 / 重量 | 標準機型:長L*寬W*高H:550mm*500mm*1400mm / 約73KG |
